球墨管相关知识及其球墨铸铁管安装需知
球墨铸铁管相关知识(Knowledge)及其球墨铸铁管安装需知
管道施工及验收管道施工及验收除应遵守施工图说明外,还应执行国家标准《给水排水管道工程施工及验收规范》

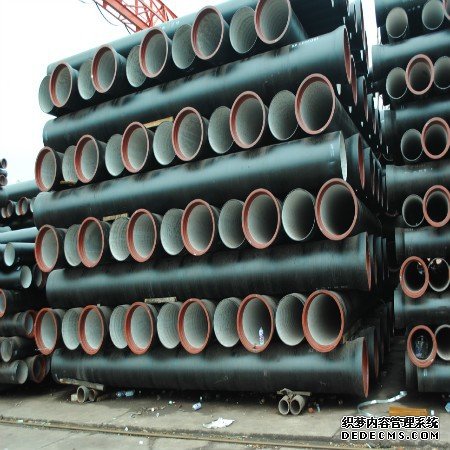

一.管材及管件的选用管材为球墨铸铁管,设计(Design)工作压力为1.0MPa,单根管子的长度为6米;管件为球墨铸铁管件;管道接口采用T型橡胶圈承接口;支管设计坡度为0.003,流向主干管.
二.球墨铸铁管安装过程施工准备→开挖管沟→管沟检查→放管→管材质量(Mass)检查→管口除锈→清理管腔→挖工作坑→排管→检查密封橡胶圈→安装管道→检查安装质量→回填管身胸腔土至管顶500mm→直线段严密性试验→回填土
三.开挖管沟中水管道施工应在道路土基施工结束后进行管道沟槽开挖,开挖根据土质进行放坡,执行国家标准(批准发布:国家标准化主管机构)《给水排水管道工程施工及验收》(GB50268-97).
1.先核对永久水准点,沿线每隔100m左右设置一临时水准点,水准测量(cè liáng)的,式中K为测段往返的单程距离,以km计.闭塞差不得大于10K(mm)2.根据挖槽深度及土质和设计(Design)图纸确定挖槽断面,予留足够的工作面,在现场施放挖槽边线,堆土堆料界及临时用地范围.
3.开挖后发现槽底土质异常处,不能满足施工要求,须及时与相关部门联系,研究处理措施.4.挖槽质量(Mass)标准槽底宽度和标高允许偏差±20mm.5.管道(Conduit)接口(interface)处须加挖工作(job)坑,工作坑尺寸：宽度：管径＋1.2m长度：管口两端各0.5m深度：铸铁管接口处0.3m6.沟槽开挖采用1.0m3挖掘机配合人工开挖,开挖土方临时堆在沟槽一侧,另一侧作为放置管道及安装的工作面.开挖土方一部分作为回填使用,另一部分由1.0m3挖掘机或3m3装载机装车,弃在监理指定的地方,并加以整理,以せ肪?开挖距沟底20cm时,由人工进行清理,以保证沟底原状土不受扰动.
四.管道基础管道埋深范围内无地下水时,管道基础原土夯实后做200mm厚细砂垫层.有地下水时,做250mm厚细砂垫层.
五.各类井施工时,应先砌筑井筒至设计地面下200mm-300mm处,然后在施工道路面层时,按路面找平安装盖座及井盖,以井盖与实际路面平为准,绿化带范围内的巡查井井盖商出绿化带设计地面100mm,道路红线以外的阀门(作用:控制部件)井井口高出现状地面200mm,所有检查井均需要做防渗处理(processing).给水管泄水湿井应设在管道附近无其它管道的位置;泄水湿法井排水管道采用混凝(coagulation)土管.井盖：井盖在机动车(MV)道上采用重型钢筋混凝土(Concrete)井盖,在非机动车道上采用轻型钢筋混凝土井盖,阀门井.排气井.泄水井的井盖上应注明“中水”字样或标记.
六.管道防腐球墨铸铁管及管件的内壁均采用水泥砂浆(Mortar)内衬防腐,外壁均采用环氧煤沥青防腐,球墨铸铁管的内.外防腐均应在管道出厂前完成.钢管及钢管件在制造厂加工完毕后,应在厂内进行喷砂除锈,除锈达到Sa2.5级,除锈完毕后钢管及钢管件应立即在厂内进行预先防腐处理,内壁均采用水泥砂浆内衬防腐,外壁均采用四二布环氧煤沥肝防腐.
七.管道铺设1.清理管端锈蚀,管膛杂物,压胶圈处应清除毛刺,除锈,擦抹干净.
2.按照来水方向和斜坡方向确定承插口方向,按承口方向摆放铸铁(cast iron)管.
八.管道组装管道借转：当道路不正交或者管道转弯不到位时,用管道接口偏转变调管道位置,每个接口最大允许借转角度不应大于3度.主干管≥DN400在下列部位：水平及竖向应设管道支墩;三通.弯头(≥5?)及管堵,做法见S3(下)-CS345
(三).
以经纬仪控制管侧边确定管轴线,水准仪按照管长设计坡降控制管的两侧端口顶高程来确定管中心标高.检查承口和插口密封面后,在插口上套好密封圈,用拉链等机械（machinery）将插口拉入承口内,再检查其轴线及高程,依次逐节安装.管道铺设中断或下班前将管口堵好,以防异物进入,下次施工前对管口进行检查.管道安装完,在试压前为防止管身受外力移动,在管身胸腔回填土(留出管口位置).
管道(Conduit)在转弯处,改变弯径处,三通.阀门等处均应设置止堆礅.
九.球墨铸铁管安装
1.球墨铸铁管及管件的外观质量符合规定：管及管件表面不得有裂纹,管及管件不得有防碍使用的凹凸（āo tū）不平缺陷;承口的内工作面和插口的外工作面应光滑.轮廓清晰,不得有影响接口密封(seal)性的缺陷;球墨铸铁管的尺寸公差应符合现行国家产品标准规定.
2.管及管件下沟前,应清除承口内部的油污.飞刺.铸砂及凹凸不平的铸瘤;有裂纹的管及管件不得使用.沿直线安装管道时,宜选用管径公差组合最小的管节组对连接,接口的环向间隙应均匀,承插口间的纵向间隙不应小于3mm;管道沿曲线安装时,接口的允许转角不得大于1°.
3.圆形橡胶(Rubber)圈应符合国家现行标准《预(自)应力.自应力钢筋砼管用橡胶密封圈》的规定.
4.球墨铸铁管安装偏差符合下列规定：轴线位置偏差30mm,高程偏差±20mm.
十.管道(Conduit)试压管道安装完毕,且未全部回填土前应进行管道水压试验,管道试验压力(pressure)为1.5MPa,管道水压试验应执行国家标准《给水排水管道工程施工及验收规范》(GB50268-97).
十一.管道(Conduit)的冲洗消毒管道竣工验收前应进行冲洗和消毒,冲洗消毒前,施工单位应准备好消毒剂.临时排水口和排水点.
十二.沟槽回填水压试验前,接口(interface)前后0.2m范围内不得回填,以便试压观察.管道两侧及管顶以上回填高度不小于0.5m,水压试验后,应及时回填其余部分,回填土时槽底至管顶以上50cm范围内,不得有有机物以及大于50mm的砖石等硬块.且应逐层回填,每层回填厚度为15-20cm,并分层夯(hāng)实至少两遍以上.
